    SS2000型壓裂車為載重汽車底盤改裝的天然氣開采專用設備，其上車安裝1臺獨立的CAT-3512B型大功率柴油機，用于為天然氣開采裝置提供動力。該柴油機的啟動由底盤上的柴油機驅動液壓啟動馬達來完成。

    1.故障現象

    起初CAT-3512B型柴油機啟動的轉速很慢（感覺啟動馬達無力），隨著時間的推移，啟動困難越發嚴重，直至啟動馬達無法帶動柴油機轉動。

    2.工作原理

    CAT-3512B型柴油機啟動液壓系統工作原理如附圖所示，其主要由液壓泵1、溢流閥2、換向閥3、主啟動馬達4、副啟動馬達5、球閥（6、7）等組成。底盤柴油機的取力器將動力傳至液壓泵1。溢流閥2將系統壓力限定至23MPa以下。該柴油機啟動時，換向閥3將油路接通，使液壓泵的壓力油帶動主啟動馬達4轉動，便可啟動CAT-3512B型柴油機。該啟動系統還配備副啟動馬達5，球閥（6、7）用于切換主啟動馬達4與副啟動馬達5。

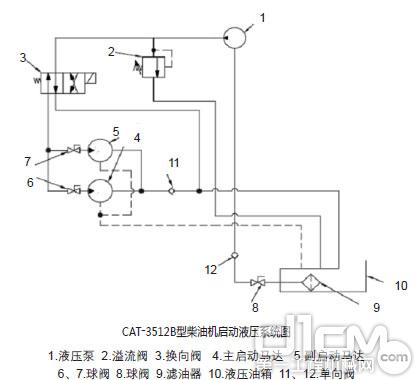

 CAT-3512B型柴油機啟動液壓系統圖

    該機主、副啟動馬達同軸安裝，其軸前端有1驅動小齒輪。該小齒輪可與柴油機飛輪齒圈嚙合，從而帶動柴油機轉動。啟動馬達與驅動小齒輪之間安裝摩擦片式單向離合器，該離合器可以在柴油機啟動時自動接合，啟動后自動分離。

    3.故障排查

     分析認為該故障的原因可能是液壓系統壓力低、液壓泵損壞、啟動馬達損壞以及單向離合器打滑。

    首先，將壓力表接在液壓系統中，在啟動狀態下檢測系統壓力僅為3 MPa。調整溢流閥2的限定壓力后系統壓力仍為3 MPa，柴油機仍無法啟動。

    其次，旋轉球閥（6、7），將主啟動馬達4切換至副啟動馬達5，檢測系統壓力僅為12 MPa。此時柴油機可勉強啟動，但排氣管冒出少量黑煙。

    再次，解體液壓泵，結果未發現異常磨損。

    然后，拆開主、副啟動馬達后端蓋，檢查其配流盤，均無異常磨損。

    最后，將啟動馬達全部拆下，將該離合器拆開，發現殼體內有大量泥狀銅屑，離合器銅質摩擦片嚴重磨損。更換主、副啟動馬達總成后試機，柴油機啟動順利，啟動時間僅需5 s，壓力表顯示啟動時系統壓力為20 MPa，故障消失。

    4.原因分析

    分析認為，此故障是由于單向離合器打滑造成的。由于摩擦片的磨損是一個漸進過程，隨著摩擦片的磨損，使摩擦片間的間隙逐漸增大，離合器打滑逐步嚴重，直至最后柴油機不能啟動。
