　　公共交通是城市的命脈，與人民群眾的生產生活密切相關。平安出行關系到公共交通正常發展和社會的和諧與穩定。為了保障公共交通安全運營，我們自行開發了CAN型《易燃揮發物監測告警裝置》，該裝置對防范乘客攜帶易燃物品制造惡性事件具有警告作用。

　　一、適用范圍

　　CAN型《易燃揮發物監測告警裝置》適用于各種車輛的乘客艙，也可用于人員聚集場所內，不負責探測安裝場所以外的易燃揮發物。

　　二、功能介紹

　　產品在乘客上車時檢測可疑易燃揮發物，并且在車廂內出現易燃揮發氣體超過報警閾值時3s內發出聲光報警，達到提醒司機、乘客的目的。并有明顯的標識提醒司機報警接收端的安裝位置和數量。顯示屏具有控制系統、關閉聲音報警的獨立開關。

　　采用和整車相同的CAN通訊方式，能為整車提供不同的報警狀態對應的報文。報警狀態包括系統故障報警、輕度揮發物報警、重度揮發物報警。

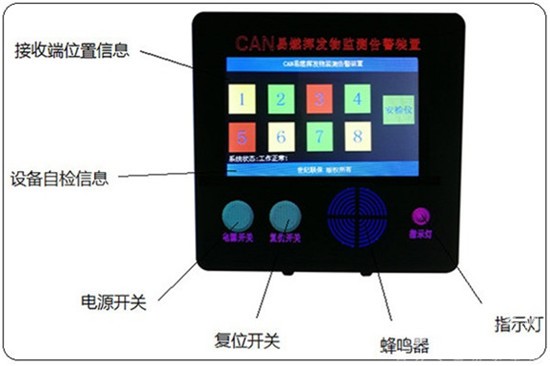

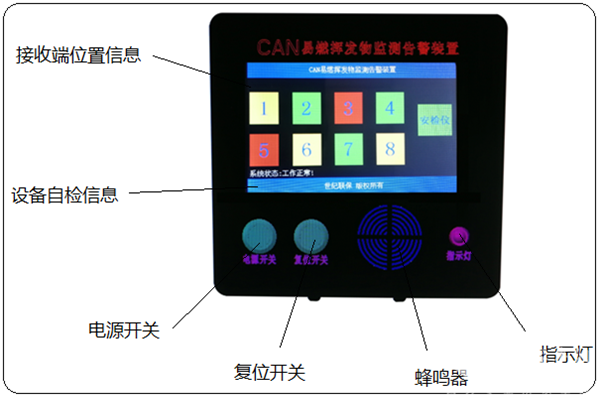

　　1、顯示屏功能

　　(1)顯示屏告警狀態

　　a)告警裝置正常工作、初級告警和高級告警分別有明顯指示標志。低級告警時主控面板發出聲、光告警信號，并予以保持，直至人工復位。

　　b)高級高警時，主控面板音響器件正前方1m處的聲壓級大于60dB，小于110dB，光信號在正前方1.5m處，清晰可見。產品系統故障告警時，明顯區別于因易燃揮發物產生的告警信息。

　　c)初始狀態和無易燃揮發氣體時屏幕上的指示燈為綠色，低濃度時為黃色，并伴有聲光報警。高濃度時為紅色，伴有不同頻率的聲光報警。

　　(2)顯示屏位置信息

　　顯示屏主要顯示接收端和安檢儀的信息，包括接收端和安檢儀的位置、接收端的工作狀態以及顯示屏本身的工作狀態。指示燈按照接收端在車內的實際分布進行排列，最多可顯示8個發射端，8個接收端，1個安檢儀。

　　(3)設備自檢信息

　　系統通電后設備自檢，如果檢測到異常，在屏幕下端顯示故障信息，故障信息包括自檢異常信息，CAN總線通信故障信息以及按鍵故障信息等。

　　(4)復位開關

　　當易燃揮發物達到低報警閥值時，黃燈亮蜂鳴器響，此時按下“復位開關”，聲音消除。若易燃揮發物濃度持續升高，蜂鳴器會再次響起，達到高報警閥值。此時駕駛員可根據情況采取靠邊停車、疏散乘客、排查隱患等防險措施。

　　2、發射端和接收端

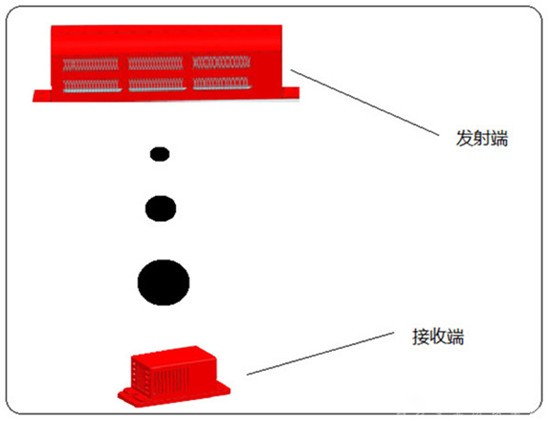

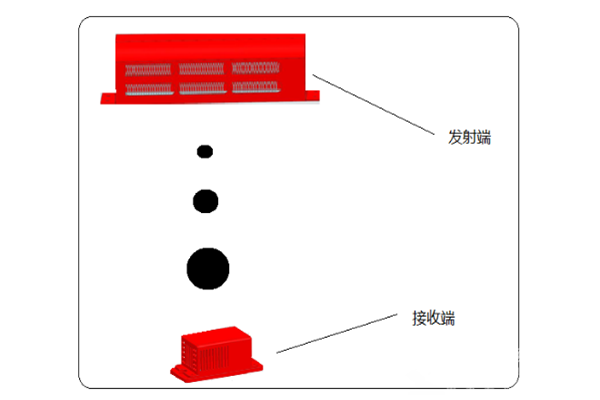

　　當安裝場所內易燃揮發物達到設定閥值時，發射端持續向接收端發送易燃揮發物信號，接收端接到信號后通過顯示屏報警。靈敏度：

　　(1)初始報警靈敏度：易燃揮發物氣體濃度在大于10ppm時發出報警信號。

　　(2)嚴重報警靈敏度：易燃揮發物氣體濃度在大于40ppm時發出報警信號。

　　(3)報警恢復時間：當車內易燃揮發物氣體濃度低于報警閾值時，系統在30s內結束報警，并恢復正常工作。

　　(4)工作條件：當整車通電后易燃揮發物系統啟動;整車斷電易燃揮發物系統關閉。

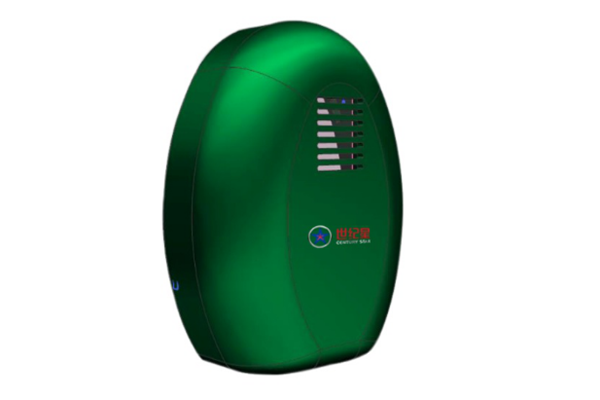

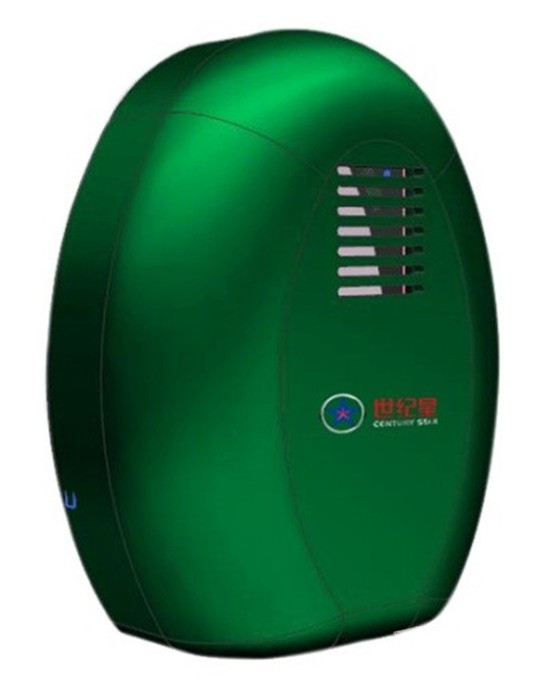

　　3、安檢儀

　　(1)安檢儀位于前門駕駛員附近自動投票機處，可對乘客攜帶的易燃揮發物品進行首檢，將易引發火源的危險性降到最低。

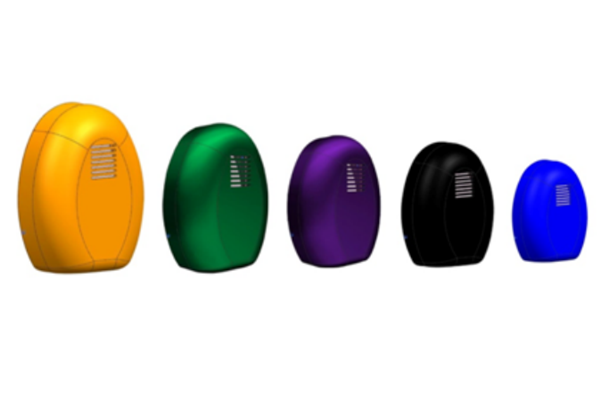

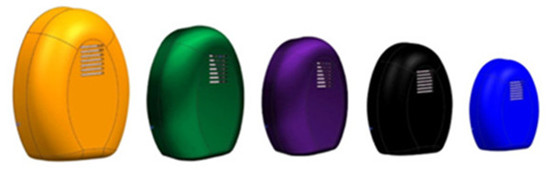

　　(2)安檢儀顏色為綠色，也可根據用戶要求定制。

　　三、技術參數

　　產品接插件滿足QC/T1067.1-2017汽車電線束和電器設備用連接器第一部分：定義試驗方法和一般性能的要求。自帶線束滿足QC/T39106-2014汽車電線束技術條件，CAN通訊使用雙絞線。通信接口帶CAN，波特率250KHz，報文以雙方簽訂的報文協議為準。

　　1、顯示屏

　　顯示屏采用CAN通信模式，及時分析檢測模塊及安檢儀數據，如果判定為易燃品時發出聲光告警信號，并示意報警位置，可實現分級報警及上傳。

　　1)工作電壓18～36V

　　2)靜態功耗≤1mA

　　3)系統功率≤4W

　　4)彩色TFT液晶顯示

　　5)聲光報警信號1m處80db～110db，光信號正前方1.5m處清晰可見。

　　6)工作溫度-30℃～85℃

　　7)工作濕度≤95%RH

　　8)存儲溫度-40℃～90℃

　　9)通信方式CAN(不帶終端電阻)

　　10)設計壽命10年

　　11)防護等級IP52

　　12)整機重量≤0.3Kg(不含定制支架)

　　2、發射端

　　發射端為空氣對流裝置，產生低速旋渦氣流加速車箱內地表空氣流動，加快易燃品潑灑后揮發氣體擴散速度，縮短接收端的響應時間。

　　1)穩態功率≤2.4W

　　2)沖擊電流<0.3A

　　3)工作電壓DC18V～36V

　　4)工作溫度-40℃～85℃

　　5)存儲溫度-40℃～90℃

　　6)工作濕度≤95%RH

　　7)防護等級IP5K

　　8)整機重量≤0.6Kg

　　9)外觀鈍化處理

　　3、接收端

　　接收端安裝在乘客座椅下方及下車門處，用于實時監測車廂內可疑易燃揮發物，具有自動送風和出風功能。

　　1)監測對象：汽油、松節油、酒精、環乙烷、四氫呋喃、石油醚、正已烷、乙酸乙酯等易燃揮發物。

　　2)系統響應時間T≤3s

　　3)工作電壓DC18V～36V

　　4)工作溫度-40℃～85℃

　　5)工作濕度≤95%RH

　　6)存儲溫度-40℃～90℃

　　7)監測范圍1.5～2m(傳感器：1～1000ppm)

　　8)恢復時間不大于30s

　　9)防護等級IP5K

　　10)整機重量≤0.4Kg

　　4、車門安檢儀

　　1)監測對象：汽油、松節油、酒精、環乙烷、四氫呋喃、石油醚、正已烷、乙酸乙酯等易燃揮發物。

　　2)系統響應時間T≤1s

　　3)工作電壓DC18V～36V

　　4)工作溫度-40℃～85℃

　　5)工作濕度≤95%RH

　　6)存儲溫度-40℃～90℃

　　7)監測范圍1.5～2m(傳感器：1～1000ppm)

　　8)防護等級IP5K

　　9)整機重量≤0.4Kg

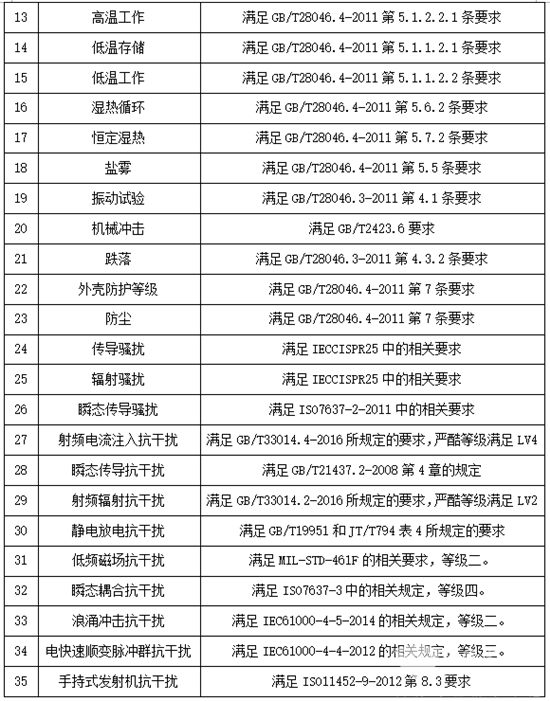

　　5、系統抗干擾指標

　　6、系統組成與接口

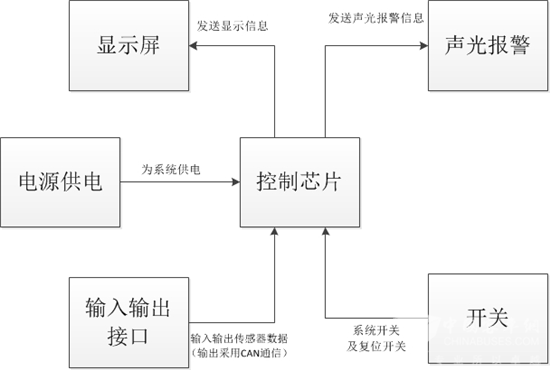

　　(1)系統組成

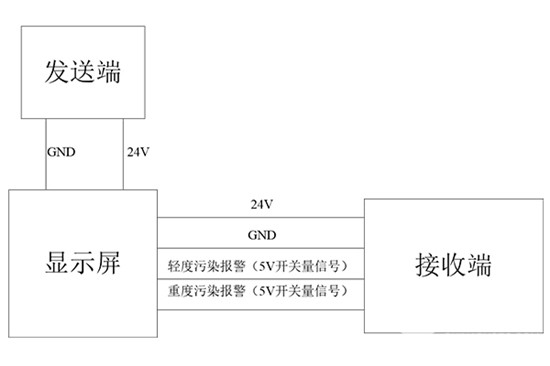

　　(2)系統接口

　　顯示屏為發射端提供24V直流電源，為接收端提供24V直流電源，采集接收端的5V開關量報警信號。每個顯示屏預留8路發射端，8路接收端設備接口。

　　四、安裝方式

　　1、顯示屏

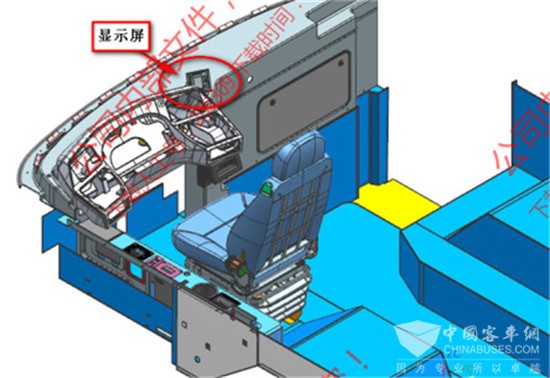

　　顯示屏安裝在儀表盤附近駕駛員易見處，采用卡扣嵌入方式安裝，也可根據用戶要求定制支架，正面直立朝向駕駛員方式安裝。

　　2、發射端

　　(1)發射端安裝在車廂側板底部座椅側面，不得遮擋發射端網格，采用螺栓固定。

　　(2)縱向式安裝，網格朝向過道，并朝向接收端。

　　(3)發射端與發射端間隔距離不超過2米。

　　3、接收端

　　(1)接收端安裝在乘客座椅下方，緊貼座椅板。網格朝向發射端，固定牢固。

　　(2)接收端和發射端可以1對1，也可以2個發射端對應3個接收端。

　　4、車門安檢儀

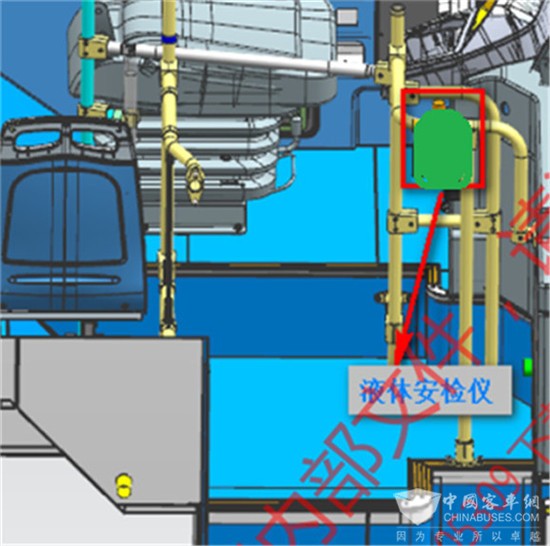

　　(1)安檢儀安裝在駕駛員附近投幣機處，底座為抱箍式支架，采用橫桿、豎桿兩種安裝方法。

　　(2)安檢儀正面網格盡量朝向上車門，扶手桿標準32/35。

　　五、注意事項

　　1、顯示屏上的液晶板應避免陽光直曬，顯示屏不易安裝在門窗邊，防止雨淋。

　　2、沖洗車輛時盡量不要將水直接潑灑到設備上。

　　3、要定期清理灰塵，避免塵土堵塞發射端和接收端的網格，影響發射與接收效果。
