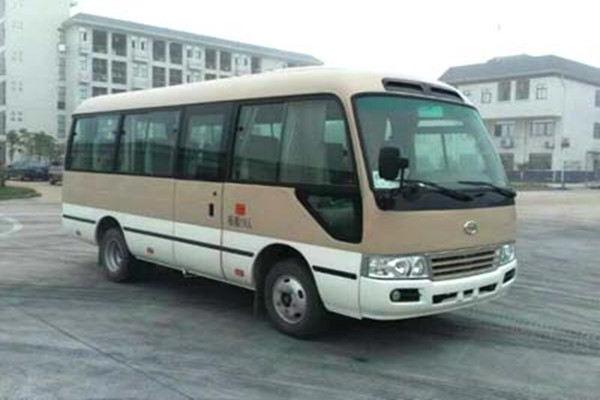

廣汽比亞迪GZ6591J客車（柴油國五10-19座）
| 整車參數/信息 | |||
| 公告型號 | GZ6591J | ||
| 用途 | 客運客車,旅游客車,團體客車 | ||
| 車身長度 | 5940mm | ||
| 車身寬度 | 2025mm | ||
| 車身高度 | 2635mm | ||
| 整車質量 | 3400kg | ||
| 總質量 | 4900kg | ||
| 座位數 | 10-19 | ||
| 最高車速 | 100km/h | ||
| 發動機/電機參數 | |||
| 發動機 | JX493ZLQ5 | ||
| 發動機功率 | 85kW | ||
| 排量 | 2771mL | ||
| 發動機品牌 | 江鈴汽車股份有限公司 | ||
| 排放標準 | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數/配置 | |||
| 底盤型號 | 承載式車身 | ||
| 前懸后懸 | 1150/1590mm | ||
| 彈簧片數 | 3/4 | ||
| 軸數 | 2 | ||
| 軸距 | 3200mm | ||
| 軸荷 | 2020/2880kg | ||
| 前輪距 | 1665mm | ||
| 后輪距 | 1485mm | ||
| 接近離去角 | 15/15° | ||
| 輪胎 | |||
| 輪胎數 | 6 | ||
| 規格 | 6.50R16LT,215/75R17.5 | ||
| 備注 | |||
| 1.可選裝封閉式側窗、折疊式乘客門、后圍雙開門。2.發動機凈功率為83kW。3.該車安裝有衛星定位功能的行駛記錄儀和限速裝置,限速100km/h。4.ABS系統生產企業/型號:廣州科密汽車電子控制技術股份有限公司/CM4YK。 | |||
